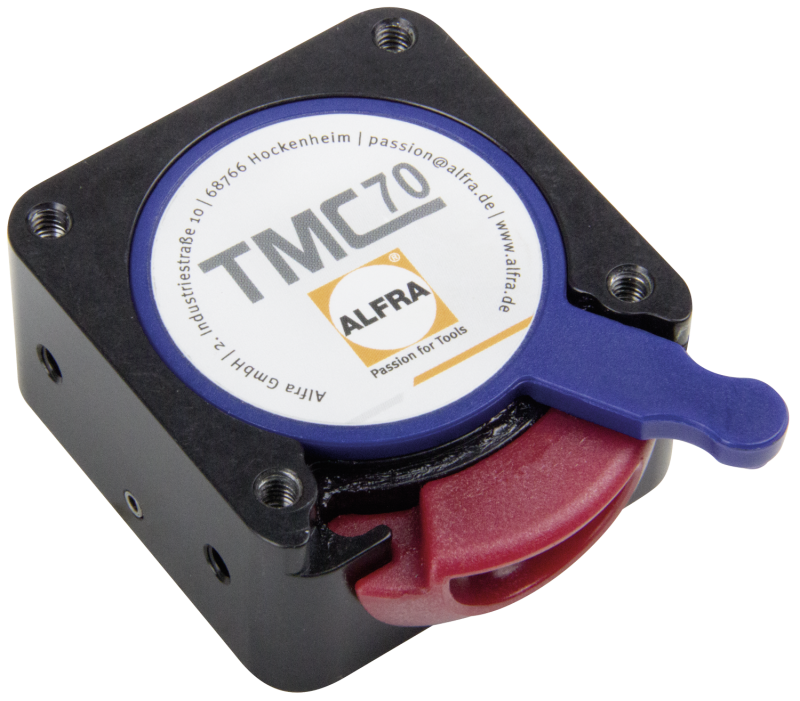

TMC 70
Mali magnetski držač za pomoćno fiksiranje, manje obratke i ugradnju u vlastite radioničke prihvate.
- Broj artikla: 41070
- Sila držanja: 70 kg
- Sila otrgnuća: > 72 kg na čeliku S235 debljine 6 mm
- Minimalna debljina: 1 mm
- Težina: 0,29 kg
Magneti za pozicioniranje koriste se kada obradak treba brzo držati, poravnati ili učvrstiti prije zavarivanja, montaže ili obrade. Za razliku od magneta za dizanje, ovdje su najvažniji sila držanja, smjer opterećenja, debljina materijala, geometrija obratka i mogućnost prihvata dodatnih vodilica, ručki ili kutnih ploča.
TMC i TMA modeli

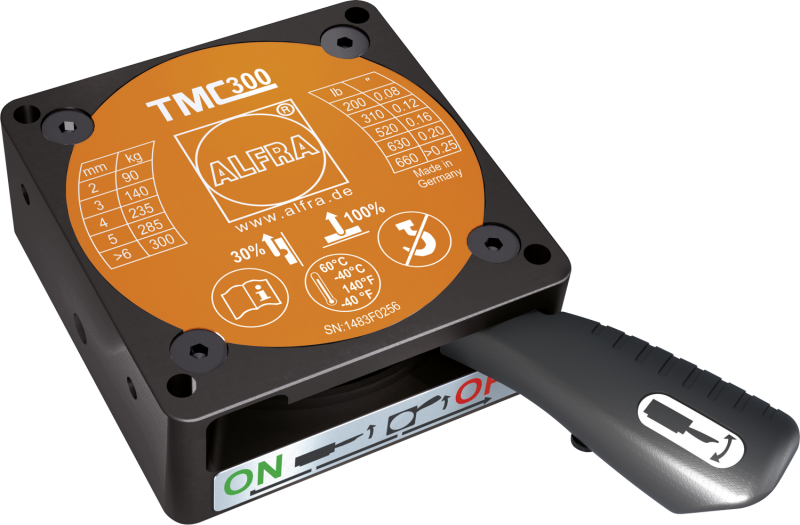

TMC 300
Magnet za snažnije držanje ravnih obradaka, vodilica i pomoćnih konstrukcija za zavarivanje ili obradu.
- Broj artikla: 41100
- Sila držanja: 300 kg
- Sila otrgnuća: > 300 kg na čeliku S235 debljine 6 mm
- Minimalna debljina: 1 mm
- Težina: 1,0 kg

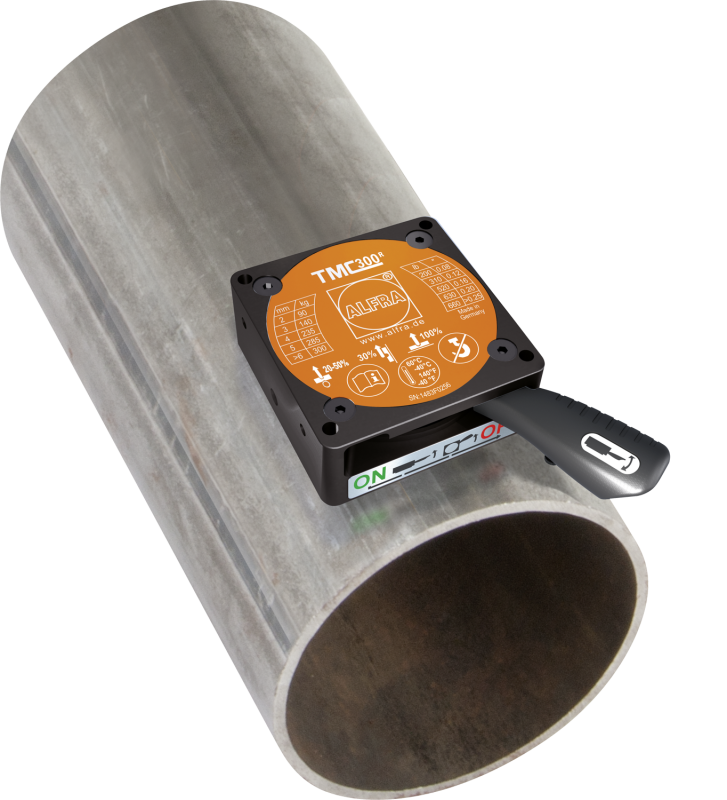

TMC 300 R
Izvedba za okrugle i zakrivljene površine, primjerice pozicioniranje cijevi prije zavarivanja ili pričvršćenja.
- Broj artikla: 41100.R
- Promjer cijevi: 25 - 200 mm
- Sila držanja: 300 kg
- Sila otrgnuća: > 300 kg na čeliku S235 debljine 6 mm
- Težina: 1,1 kg

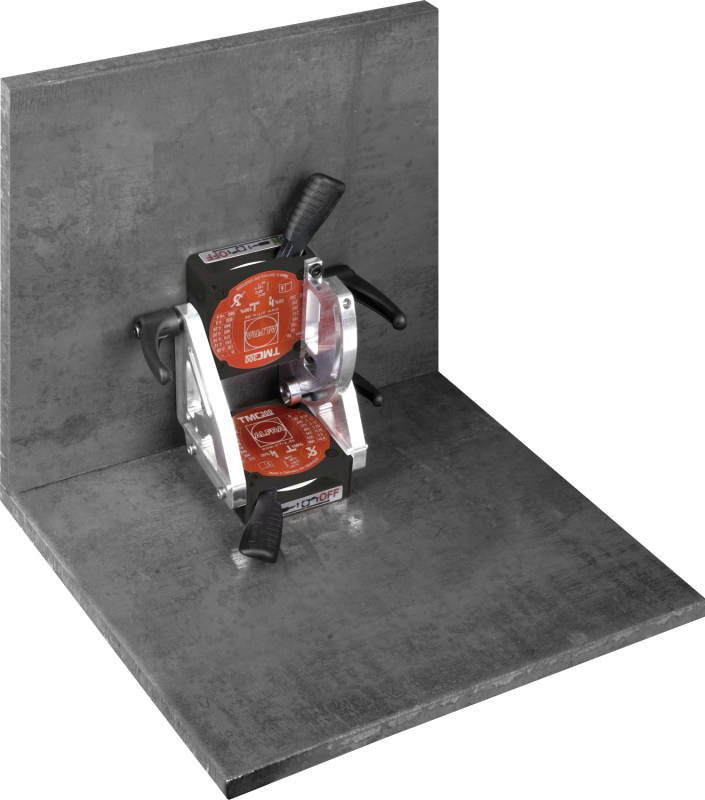

TMA 600 - podesivi magnetski kutnik
Podesivi magnetski kutnik za zavarivanje i pozicioniranje većih obradaka pod različitim kutovima.
- Broj artikla: 41100.A
- Sila držanja: 2 x 300 kg
- Podešavanje: 0° - 90°
- Minimalna debljina: 1 mm
- Težina: 2,7 kg
Usporedba primjene
| Model | Za što se koristi | Ključni podaci |
|---|---|---|
| TMC 70 | manji obratci, pomoćni prihvati, rad u skučenom prostoru | 41070; sila držanja 70 kg; težina 0,29 kg; 69 x 50 mm. |
| TMC 300 | fiksiranje ravnih ploča, vodilica i pomoćnih konstrukcija | 41100; sila držanja 300 kg; težina 1,0 kg; 146 x 124 mm. |
| TMC 300 R | cijevi i zakrivljene površine | 41100.R; promjer cijevi 25 - 200 mm; sila držanja 300 kg; težina 1,1 kg. |
| TMA 600 | podesivo kutno pozicioniranje za zavarivanje | 41100.A; sila držanja 2 x 300 kg; podešavanje 0° - 90°; težina 2,7 kg. |
Česta pitanja
Kada je TMC bolji od klasične stege?
TMC je praktičan kada se feromagnetni obradak treba brzo pridržati ili poravnati bez dugog podešavanja mehaničke stege. Kod velikih sila, vibracija ili zahtjevnih položaja treba provjeriti dodatno osiguranje.
Može li se TMC 300 koristiti za cijevi?
Za cijevi i zakrivljene površine namijenjena je izvedba TMC 300 R. Kod upita je najbolje poslati promjer cijevi, debljinu stijenke i fotografiju mjesta rada.
Za što je TMA 600 najpraktičniji?
TMA 600 koristi se za pozicioniranje obradaka pod kutom od 0° do 90°, primjerice kod pripreme spojeva za zavarivanje ili montažu.
Zatražite preporuku za pozicioniranje i fiksiranje
Pošaljite oblik obratka, debljinu, promjer cijevi ako postoji, željeni kut i način rada. Predložit ćemo odgovarajući ALFRA TMC ili TMA magnet.
