Specijalni ALFRA pribor za kernborere: 18107 Weldon stezna glava, 18001/18002 držači bez unutarnjeg hlađenja, 18003/18025 držači s unutarnjim hlađenjem, 20206 produžni adapter, 060WD ALS-Weldon držač te 1926500 i 1950500 igle za izbacivanje jezgre.
ALFRA pribor za jezgrena svrdla obuhvaća stezne glave, Morse konus prihvate, Weldon adaptere, QuickIN adaptere, redukcijske čahure i pilot igle. Takav pribor posebno je važan kada se kernboreri koriste na magnetnim bušilicama, stupnim bušilicama ili strojevima s MK prihvatom.
Jezgreno svrdlo je alat široko korišten i prepoznat kod uporabe u spoju s magnetnim bušilicama. Međutim, atraktivne karakteristike ovog alata u smislu lakoće bušenja, preciznosti i kvalitete završne obrade čine ga odličnim rješenjem i kod radioničkih bušenja na stolnim i stupnim bušilicama.
Jezgreno svrdlo ili kernborer tipično koristi specifični Weldon prihvat, ali smo u ovu svrhu osigurali asortiman dodatne opreme i adaptera koji omogućuju prihvat Weldon kernborera u standardne konusne prihvate MK.
Jezgrena svrdla nudimo u širokom spektru izvedbi: HSS za klasičnu uporabu na crnim materijalima, HSS-Co odnosno kobaltne izvedbe za veću temperaturnu otpornost, intenzivnija bušenja ili veće debljine materijala, te obložene HSS-Co TiAlN izvedbe za veliku produkciju, zahtjevna bušenja ili pozicije bušenja u kojima alat ne može biti adekvatno hlađen.
Ovakva jezgrena svrdla HSS baze mogu se brusiti nakon što prestanu biti oštra, dostupna su u raznim dubinama reza, primjerice 30, 50 i 110 mm, te promjerima od 12 do 60 mm. Za veće promjere možemo osigurati karbidne ili tvrdometalne krune s konusnim ili Weldon prihvatom.
Co odnosno kobaltne verzije mogu bušiti i zahtjevnije materijale, poput inox nehrđajućeg čelika, pa čak i tankostijene cijevi ako je u pitanju dovoljno rigidan stroj. Za najzahtjevnije primjene ili izrazito visoke produkcije nudimo tvrdometalna ili karbidna jezgrena svrdla / kernborere.
Svakako nas slobodno kontaktirajte za savjetovanje oko odgovarajuće izvedbe za Vašu aplikaciju. Vrsta preporučenog jezgrenog svrdla i rezultati bušenja ovise o stroju, prihvatu, krutosti, hlađenju, materijalu, promjeru i dubini rupe.
Praktičan dodatak za magnetne bušilice s Weldon prihvatom kada korisnik uz kernborere želi koristiti i spiralna svrdla.
Stezne glave za strojeve s Morse konusom kada se želi raditi klasičnim spiralnim svrdlima od 1 do 16 mm.
Za prihvat Weldon jezgrenih svrdala na strojevima s Morse konusom kada nije potreban sustav unutarnjeg hlađenja.
Držač za kernborere s MK2 prihvatom i unutarnjim hlađenjem, za situacije gdje hlađenje kroz držač ima prednost.

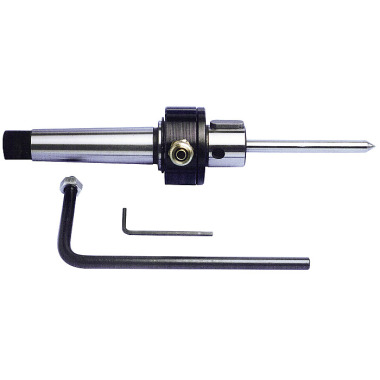

MK3 izvedba držača s unutarnjim hlađenjem za korisnike koji na jačem stroju žele raditi s jezgrenim svrdlima i kontroliranim hlađenjem.
Produžni adapter s Weldon prihvatom i iglom 1926500 za posebne slučajeve kada je potreban dodatni doseg ili specifična kombinacija prihvata.
Držač za karbidne krunske pile i srodne primjene, u kompletu s iglom 1950500 za izbacivanje jezgre.

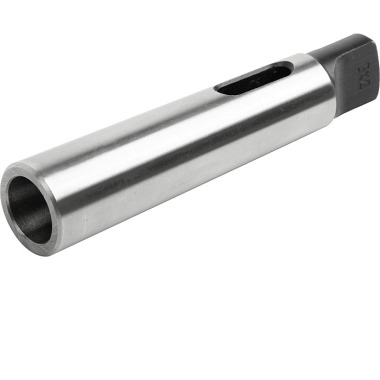

Kada stroj i alat nemaju isti Morse konus, rješenje je odgovarajuća redukcijska čahura. U katalogu se pojavljuju izvedbe poput MK3/MK2 i MK4/MK3, a odabir ovisi o vretenu stroja i prihvatu alata koji se koristi.
Pilot igla važan je dio sustava jezgrenog svrdla. Centrira početak bušenja, kod određenih sustava pomaže dovodu rashladnog sredstva i nakon završenog reza izbacuje jezgru iz svrdla.
Kod primjene kernborera na stroju koji nije klasična magnetna bušilica, prije ponude provjeravamo nekoliko tehničkih detalja. Cilj je odabrati ispravan adapter i izbjeći kombinaciju u kojoj stroj nema dovoljno hoda, krutosti ili momenta.
Fotografija vretena, oznaka stroja ili postojeći adapter obično su dovoljni da brzo preporučimo odgovarajući ALFRA pribor.

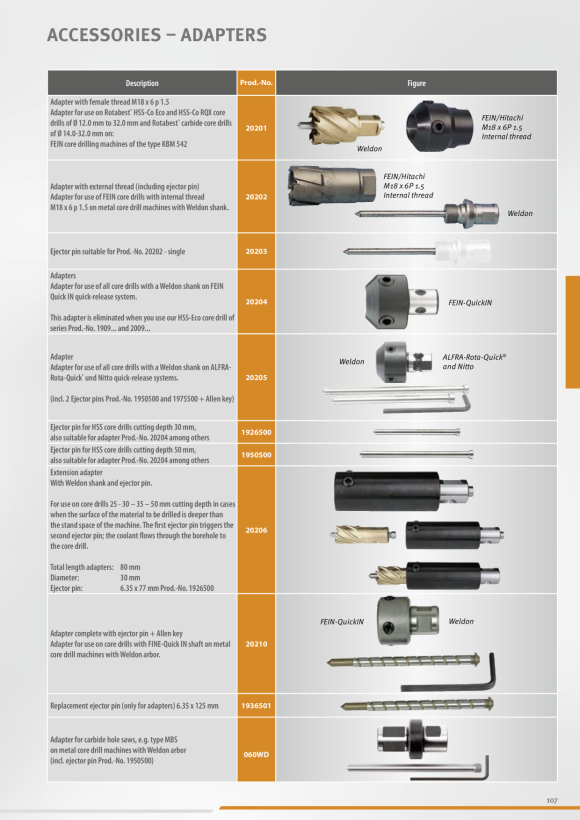

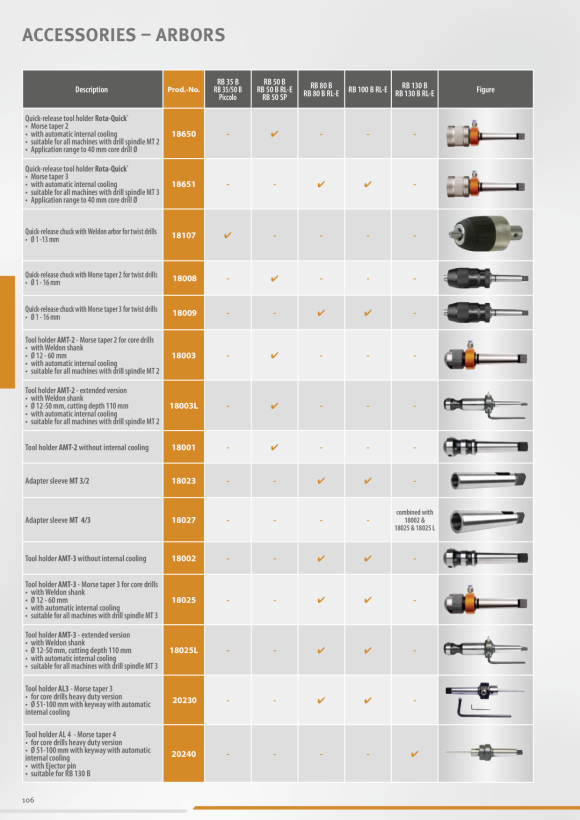

Za brzu orijentaciju korisno je usporediti ALFRA kataloške stranice držača alata i adaptera jer se na njima vidi odnos između strojeva, prihvata, adaptera i igli za izbacivanje jezgre.
| Podatak | Zašto je važan |
|---|---|
| model stroja ili fotografija vretena | odmah određuje jesu li potrebni MK2, MK3, MK4, Weldon ili QuickIN elementi |
| promjer i dubina rupe | prema tome biramo kernborer i odgovarajuću pilot iglu |
| materijal i režim rada | utječe na HSS/TCT izbor, hlađenje i preporučeni pribor |
| što već imate | sprječava dupliranje adaptera i pomaže složiti potpunu ponudu |

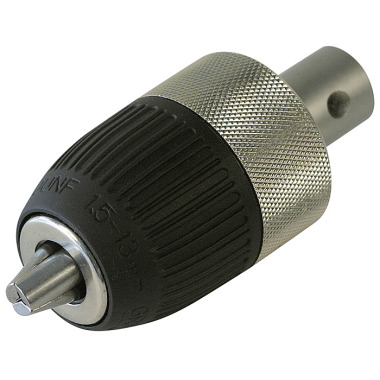

18107 je brzo stezna glava s Weldon prihvatom za spiralna svrdla 1-13 mm. Korisna je kada magnetna bušilica s Weldon prihvatom treba raditi i manje rupe spiralnim svrdlom.
18001 i 18002 su držači bez unutarnjeg hlađenja, dok su 18003 i 18025 izvedbe s unutarnjim hlađenjem. Odabir ovisi o prihvatu stroja, načinu hlađenja i dubini reza.
To su pilot igle za izbacivanje jezgre. 1926500 je vezan uz kraće dubine i neke adaptere poput 20206, dok se 1950500 koristi kod dubljih izvedbi i u kompletu 060WD.
Pošaljite oznaku stroja ili fotografiju vretena, uz promjer i dubinu rupe. To je obično dovoljno da brzo preporučimo odgovarajući adapter, redukciju, steznu glavu ili pilot iglu.
Pošaljite model stroja, promjer, dubinu bušenja i materijal. Predložit ćemo odgovarajuće držače, adaptere, redukcije, stezne glave i igle za izbacivanje jezgre.
